查看产品| E-ABLE POWER — IP-PLUS 逆变器系列 12kW-P / 16kW-P | UL1741 Listed | UL1741 Listed分相12 kW / 16 kW |
IP-Plus系列 | 并网/离网混合逆变器（美国机型） IP-PLUS SPLIT HYBRID INVERTER — 12kW-P & 16kW-P | UL1741 ListedIP-Plus 分相混合逆变器系列含 UL1741 Listed 的 12kW-P 和 16kW-P 型号。两款均支持 120/240Vac 输出、双路 MPPT 和 51.2V 电池；各型号差异参数见下表。 型号： IP-Plus 12kW-P / 16kW-P | 品牌： E-ABLE POWER 输出：分相 120/240 Vac 光伏输入：双路 MPPT | 最大开路电压：500 Vdc |  |

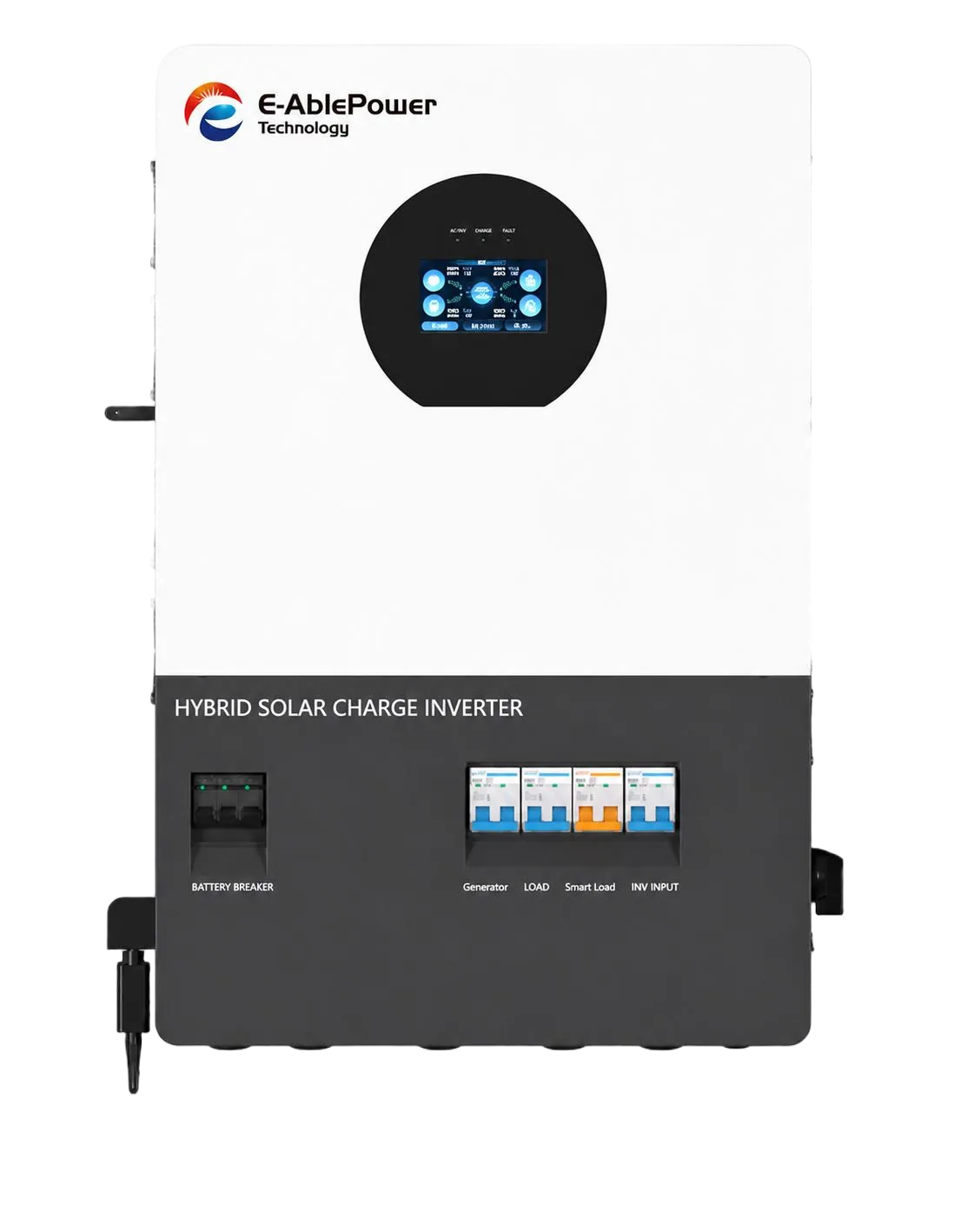

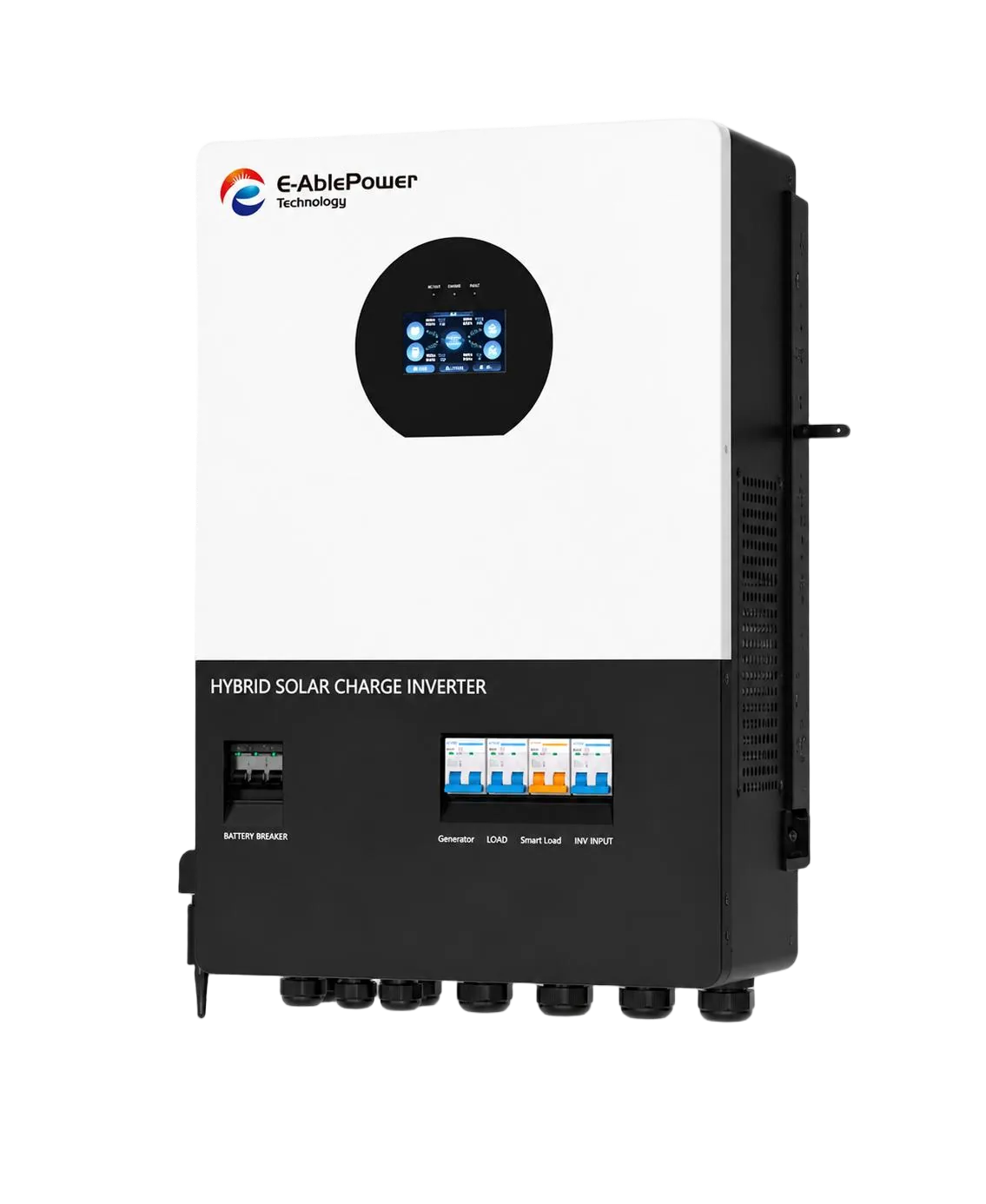

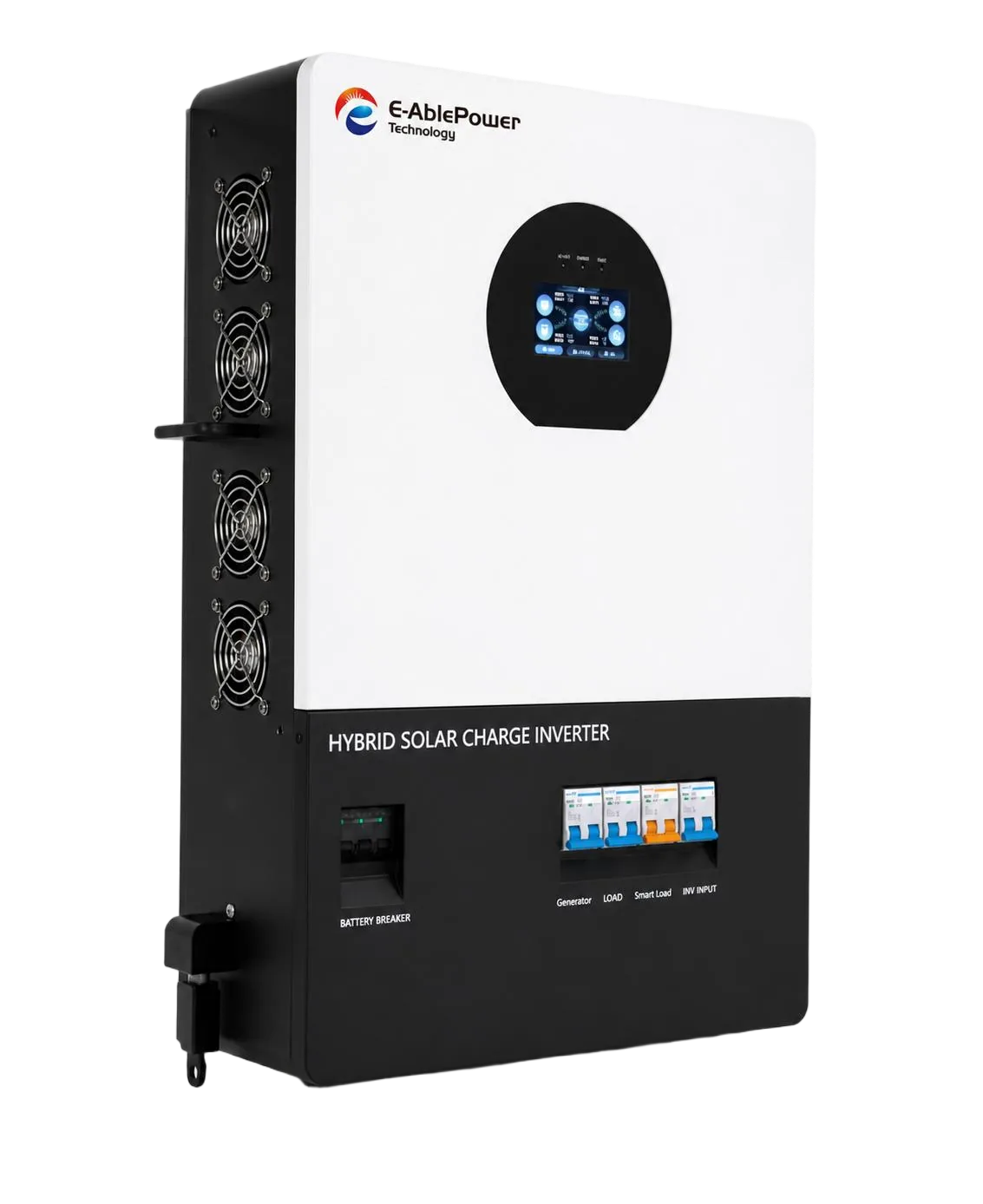

主要产品图片
 |  |  |
主要参数概览
| 参数 | 12kW-P | 16kW-P |
|---|---|---|
| 产品类型 | 并网/离网分相混合逆变器（美国机型） | 并网/离网分相混合逆变器（美国机型） |
| 认证 | UL1741 Listed | UL1741 Listed |
| 额定输出功率（分相） | 12,000 W / 12,000 VA | 16,000 W / 16,000 VA |
| 峰值功率 | 18,000 VA | 24,000 VA |
| 输出电压 | 120/240 Vac | 120/240 Vac |
| 输出波形 | 纯正弦波 | 纯正弦波 |
| 光伏输入功率 | 12,000 W + 12,000 W | |
| 光伏最大开路电压 | 500 Vdc | 500 Vdc |
| MPPT组数 | 2 | 2 |
| MPPT效率 | 最高 99.9% | 最高 99.9% |
| 交流/发电机最大充电电流 | 160 A | 200 A |
| 光伏最大充电电流 | 250 A | 300 A |
| 电池 | 51.2 V 磷酸铁锂（40–58.6 Vdc），外接 | 51.2 V 磷酸铁锂（40–58.6 Vdc），外接 |
| 交流模式效率 | >95% | >93.5% |
| 逆变效率 | >91% | >93.5% |
| 切换时间 | 10 ms（典型值） | 10 ms（典型值） |
| 带载电机能力 | 6 HP | 6 HP |
| 噪音 | ≤60 dB | ≤60 dB |
| 光伏工作电压范围 | 90–485 Vdc | 90–500 Vdc |
| 光伏最大输入电流 | 32 A + 32 A | 36 A + 36 A |
| 尺寸（长 × 宽 × 深） | 710 × 485 × 145 mm | 760 × 485 × 160.8 mm |
| 重量 | 37.5 kg | 40.5 kg |
关键创新优势
UL1741 Listed已认证 UL1741 安全并网的美国电网认证——美国公用事业公司和地方检查员认可的并网和备用电源安装认证。 | 真正的分相输出适用于美国标准面板的 120V(L1/N, L2/N) 和 240V(L1/L2) 输出——可为 120V 电路、240V 水泵、烘干机和 HVAC 负载供电。 | 双路MPPT 12kW + 12kW双路 MPPT 可接入独立光伏阵列。12kW-P 的光伏输入功率为 12,000 W + 12,000 W，MPPT 效率最高为 99.9%。 | 10毫秒UPS切换自动旁路到逆变器 传输只需约 10 毫秒，即可保证计算机、医疗设备和安全系统方案 在电网故障期间持续运行。 |
四种充电模式支持光伏、市电、光伏优先和混合充电；交流/发电机最大充电电流为 12kW-P 160A、16kW-P 200A；光伏最大充电电流分别为 250A 和 300A。 | 三种输出模式光伏、逆变器 和市电旁路输出模式，具有自动电源优先级——最大限度地提高自用率或完全运行 离网。 | 6HP电机能力12kW-P 峰值功率为 18,000VA，16kW-P 为 24,000VA；两款型号的带载电机能力均为 6HP。 | 智能监控通过 USB / RS485 通信，可选配 WiFi/GPRS 和干接点控制——远程监控功率流、SOC 和系统状态。 |
技术参数矩阵
以下按型号列出技术参数。
| 参数 | 12kW-P | 16kW-P |
|---|---|---|
| 并联模式 | ||
| 并联台数 | 1–6 | 1–6 |
| 交流模式 | ||
| 额定输入电压（VAC） | 120(L1/N, L2/N) / 240(L1/L2) | 120(L1/N, L2/N) / 240(L1/L2) |
| 输入相电压范围 | （85Vac~140Vac）±2% | （85Vac~140Vac）±2% |
| 频率（赫兹） | 50/60（自动检测） | 50/60（自动检测） |
| 频率范围（赫兹） | 47±0.3 ~ 55±0.3 (50Hz) | 57±0.3 ~ 65±0.3 (60Hz) | 47±0.3 ~ 55±0.3 (50Hz) | 57±0.3 ~ 65±0.3 (60Hz) |
| 过载/短路保护 | 断路器 | 断路器 |
| 效率（交流模式） | >95% | >93.5% |
| 转换时间（旁路 <> 逆变器） | 10毫秒（典型值） | 10毫秒（典型值） |
| 交流反接保护 | 是的 | 是的 |
| 最大旁路相过载电流 | 2极，200A/200A（L1/L2） | 2极，200A/200A（L1/L2） |
| 逆变模式 | ||
| 输出电压波形 | 纯正弦波 | 纯正弦波 |
| 额定输出功率（VA） | 12,000 | 16,000 |
| 额定输出功率（瓦） | 12,000 | 16,000 |
| 功率因数 | 1 | 1 |
| 额定输出电压（VAC） | 120(L1/N, L2/N) / 240(L1/L2) | 120(L1/N, L2/N) / 240(L1/L2) |
| 输出电压误差 | ±5% | ±5% |
| 输出频率范围（Hz） | 50±0.3 / 60±0.3 | 50±0.3 / 60±0.3 |
| 逆变效率（最高） | >91% | >93.5% |
| 过载保护 | 负载105%<负载<110%±5%：报警，5分钟后关闭 | 负载110%<负载<125%±5%：10秒后关闭 | 负载>125%±5%：5秒后关闭 | 负载105%<负载<110%±5%：报警，5分钟后关闭 | 负载110%<负载<125%±5%：10秒后关闭 | 负载>125%±5%：5秒后关闭 |
| 峰值功率（伏安） | 18,000 | 24,000 |
| 带载电机能力 | 6HP | 6HP |
| 输出短路保护 | 持续短路1秒后提供保护 | 持续短路1秒后提供保护 |
| 旁路断路器相参数 | 2极，200A/200A（L1/L2） | 2极，200A/200A（L1/L2） |
| 额定电池输入电压 | 51.2V（最低启动电压44V） | 51.2V（最低启动电压44V） |
| 常规参数 | ||
| 电池电压范围 | 40.0Vdc ~ 58.6Vdc ±0.6Vdc（报警/关机/恢复状态可在液晶屏上设置） | 40.0Vdc ~ 58.6Vdc ±0.6Vdc（报警/关机/恢复状态可在液晶屏上设置） |
| 节能模式自身消耗 | 每相负载小于 25W 时进入节能模式 | 每相负载小于 25W 时进入节能模式 |
| 交流充电 | ||
| 电池类型 | 铅酸电池或锂电池 | 铅酸电池或锂电池 |
| 最大充电电流（可设定） | 160A | 200A |
| 充电电流误差 | ±5Adc | ±5Adc |
| 充电电压范围 | 40-58.6V直流 | 40-58.6V直流 |
| 短路保护 | 断路器和熔断器 | 断路器和熔断器 |
| 断路器相参数 | 2极，63A/63A（L1/L2） | 2极，63A/63A（L1/L2） |
| 发电机模式 | ||
| 额定输入电压（VAC） | 120(L1/N, L2/N) / 240(L1/L2) | 120(L1/N, L2/N) / 240(L1/L2) |
| 输入相电压范围 | （85Vac~140Vac）±2% | （85Vac~140Vac）±2% |
| 频率范围（赫兹） | 40±0.3 ~ 70±0.3 | 40±0.3 ~ 70±0.3 |
| 最大充电电流（可设定） | 160A | 200A |
| 过载/短路保护 | 断路器 | 断路器 |
| 断路器相参数 | 2极，63A/63A（L1/L2） | 2极，63A/63A（L1/L2） |
| 光伏充电 | ||
| MPPT组的数量 | 2 | 2 |
| 光伏最大开路电压 | 500V直流 | 500V直流 |
| 光伏工作电压范围 | 90–485Vdc | 90–500Vdc |
| MPPT电压范围 | 90V直流 ~ 450V直流 | 90V直流 ~ 450V直流 |
| 电池电压范围 | 40-58.6V直流 | 40-58.6V直流 |
| 最大光伏输入功率 | 12,000W + 12,000W | |
| 最大光伏输入电流 | 32A + 32A | 36A + 36A |
| 光伏充电电流（可设定） | 250A | 300A |
| 充电短路保护 | 断路器 | 断路器 |
| 线路保护 | 反极性保护 | 反极性保护 |
| 混合充电（交流电+光伏） | ||
| 最大充电电流（可设定） | 0–250A | 0–300A |
| 认证规范 | ||
| 认证 | UL1741 — 美国电网互联安全标准 | UL1741 — 美国电网互联安全标准 |
| EMC认证级别 | FCC 第 15 部分 B 类 | FCC 第 15 部分 B 类 |
| 工作温度范围 | -10℃ ~ 55℃（>45℃需降额使用） | -10℃ ~ 55℃（>45℃需降额使用） |
| 存储温度范围 | -25℃ ~ 60℃ | -25℃ ~ 60℃ |
| 湿度范围 | 5%–95%（有保形涂层保护） | 5%–95%（有保形涂层保护） |
| 噪音 | ≤60dB | ≤60dB |
| 散热 | 强制风冷，变速风扇 | 强制风冷，变速风扇 |
| 通信接口 | USB/RS485（WiFi/GPRS）/干接点控制 | USB/RS485（WiFi/GPRS）/干接点控制 |
| 尺寸（长×宽×深） | 710 × 485 × 145 mm | 760 × 485 × 160.8 mm |
| 重量（公斤） | 37.5kg | 40.5kg |
IP-Plus 12kW-P / 16kW-P 分相混合逆变器系列。UL1741 Listed，符合 FCC Part 15 Class B。两款均支持 120/240Vac 分相输出和 51.2V 电池平台。
常见问题解答
问：UL1741 Listed对我的安装意味着什么？
UL1741是 美国并网逆变器安全标准. 符合 UL1741 标准的 逆变器 满足美国公用事业公司和当地检查员认可的电气安全、电网保护和防孤岛要求——这简化了您的太阳能 + 储能项目的许可审批和公用事业并网。
问：什么是分相输出？它为什么重要？
两款型号均可输出每相 120V（L1/N、L2/N）及相间 240V（L1/L2），适用于常见分相负载。
问：IP-Plus 12kW-P 和 16kW-P 可以并联吗？
该系列支持 1–6 台并联。欢迎联系 E-Able Power 讨论项目配置。
问：这两款逆变器适配哪些电池？
两款型号均使用外接 51.2V 电池（电压范围：40–58.6Vdc）。交流/发电机最大充电电流分别为 160A 和 200A，光伏最大充电电流分别为 250A 和 300A。兼容铅酸电池或锂电池。
问：有哪些监控和通信选项？
该装置提供 USB 和 RS485 接口，可选配 WiFi/GPRS 功能 用于远程监控，以及用于发电机或报警信号的干接点控制。液晶面板显示系统状态、电池荷电状态和故障报警，并在每相负载低于 25W 时进入节能模式。
