E-ABLE POWER – PRODUKTDATENBLATT
ENERGIESPEICHERUNG FÜR WOHN- UND GEWERBLICHE ENERGIEN
|
UL1741-LISTE SPLIT-PHASE 12 kW |
IP-Plus-Serie | On- und Off-Grid-Hybrid-Wechselrichter (US-Modell) IP-Plus 12 kW-P Split-Phase-Hybrid-Wechselrichter – UL1741-gelistetEin UL1741-gelisteter Split-Phase-Hybrid-Wechselrichter für den US-Markt – 12.000 W reiner Sinuswellenausgang bei 120/240 VAC, dualer MPPT-Solareingang (12.000 W + 12.000 W) , 160 A konfigurierbares Laden und 10 ms USV-Umschaltung . On-/Off-Grid-fähig mit Generatorunterstützung für Notstromversorgung im ganzen Haus.
Modell: IP-Plus-12kW-P | Marke: E-Able Power Phase: Split-Phase 120 V (L1/N, L2/N) / 240 V (L1/L2) | Leistung: 12.000 W / 12.000 VA (18.000 VA Spitze) PV-Eingang: 2× MPPT, 12.000 W + 12.000 W | Batterie: 51,2 V LiFePO4 (extern) |
|

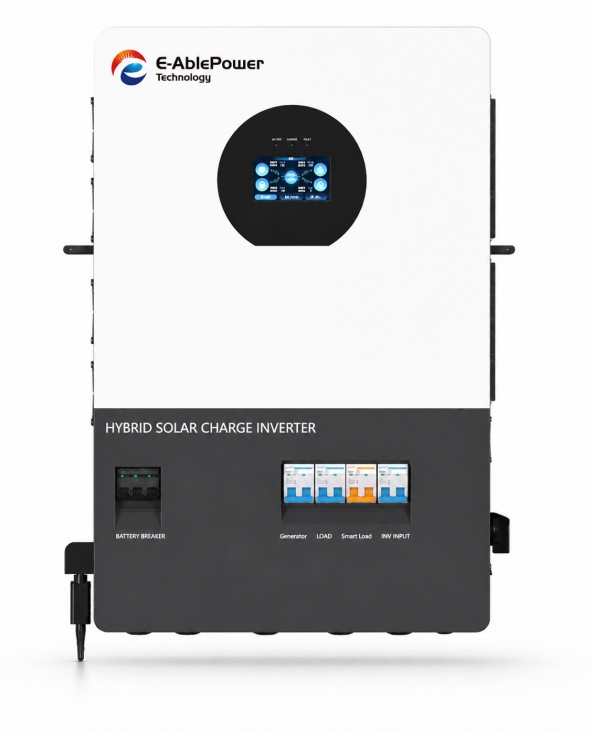

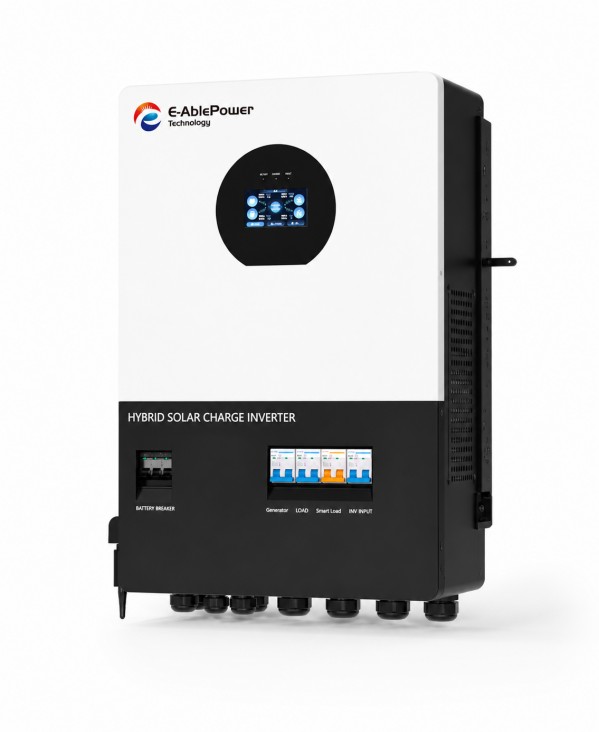

Hauptproduktbilder
Wichtige Spezifikationen auf
| Spezifikationswert |
Spezifikationswert |
einen |
Blick |
| Produkttyp |
Split-Phase-On/Off-Grid-Hybrid-Wechselrichter (US-Modell) |
Zertifizierung |
UL1741-gelistet – US-Netzverbindung |
| Nennleistung |
12.000 W / 12.000 VA (Split-Phase) |
Spitzenleistung |
18.000 VA |
| Ausgangsspannung |
Split-Phase 120 V (L1/N, L2/N) / 240 V (L1/L2) |
Wellenform |
Reine Sinuswelle |
| PV-Eingang |
Dual MPPT – 12.000 W + 12.000 W, 500 V DC max |
MPPT-Effizienz |
Bis zu 99,9 % |
| Maximaler Ladestrom |
160A (AC) / 250A (PV) – konfigurierbar |
Batterie |
51,2 V LiFePO4 (40–58,6 V DC), extern |
| Effizienz |
>95 % (AC-Modus) / >91 % (Wechselrichter) |
Schaltzeit |
10 ms (Bypass <> Wechselrichter, typisch) |
| Motorische Leistungsfähigkeit |
6 PS – Brunnenpumpen und Motorlasten |
Lärm |
≤60 dB (Lüfter mit variabler Geschwindigkeit) |
| Abmessungen (L×B×T) |
710 × 485 × 145 mm |
Gewicht |
37,5 kg |
Wichtige Innovationsvorteile
|
⭐
UL1741 gelistetZertifiziert nach UL1741 für sichere US-Netzverbindungen – die Zertifizierung, die US-Versorger und lokale Inspektoren für netzgebundene und Backup-Installationen anerkennen. |
Echte Split-Phase-Ausgabe120-V-(L1/N, L2/N) und 240-V-(L1/L2)-Ausgang für Standard-US-Panels – versorgt 120-V-Stromkreise, 240-V-Brunnenpumpen, Trockner und HVAC-Lasten. |
Dual MPPT 12 kW + 12 kWZwei unabhängige MPPT-Tracker mit jeweils 12.000 W und einem Wirkungsgrad von bis zu 99,9 % – ideal für zwei Solar-Array-Ausrichtungen oder Dach- und Boden-Arrays. |
10 ms USV-UmschaltungDurch die automatische Übertragung vom Bypass zum Wechselrichter in ca. 10 ms bleibt der Betrieb von Computern, medizinischen Geräten und Sicherheitssystemen auch bei Netzausfällen gewährleistet. |
Vier LademodiPV-Laden, Netzladen, PV-Prioritäts- und Hybridladen – mit konfigurierbarem AC-Ladestrom bis zu 160 A und PV-Laden bis zu 250 A. |
⚙
Drei AusgabemodiPhotovoltaik-, Wechselrichter- und Netzbypass-Ausgangsmodi mit automatischer Quellenpriorität – maximieren Sie den Eigenverbrauch oder betreiben Sie ihn vollständig netzunabhängig. |
6-PS-Motorleistung18.000 VA Spitzenleistung starten und betreiben Motorlasten bis zu 6 PS – Tauchbrunnenpumpen und andere hartanlaufende Geräte im Lieferumfang enthalten. |
Intelligente ÜberwachungUSB-/RS485-Kommunikation mit optionalem WLAN/GPRS und Dry-Node-Steuerung – überwachen Sie Stromfluss, SOC und Systemstatus aus der Ferne. |
Technische Spezifikationsmatrix
Die Werte basieren auf Herstellerangaben. Endgültige Konfiguration pro Bestellung bestätigt.
| Parameter |
IP-Plus-12kW-P |
| Parallelmodus |
| Zulässige Parallelnummer |
Nein (Einzelgerät mit 12 kW) |
| AC-Modus |
| Nenneingangsspannung (VAC) |
120(L1/N, L2/N) / 240(L1/L2) |
| Spannungsbereich der Eingangsphase |
(85Vac~140Vac) ±2% |
| Frequenz (Hz) |
50/60 (Automatische Erkennung) |
| Frequenzbereich (Hz) |
47 ± 0,3 ~ 55 ± 0,3 (50 Hz) | 57 ± 0,3 ~ 65 ± 0,3 (60 Hz) |
| Überlast-/Kurzschlussschutz |
Leistungsschalter |
| Effizienz (AC-Modus) |
>95 % |
| Wandlungszeit (Bypass <> Wechselrichter) |
10 ms (typisch) |
| AC-Rückwärtsschutz |
Ja |
| Maximaler Überlaststrom der Bypass-Phase |
2polig, 200A/200A (L1/L2) |
| Wechselrichtermodus |
| Ausgangsspannungswellenform |
Reine Sinuswelle |
| Nennausgangsleistung (VA) |
Split-Phase: 12.000 | Einphasig: 7.200 (begrenzt durch Verdrahtungsklemmen) |
| Nennausgangsleistung (W) |
Split-Phase: 12.000 | Einphasig: 7.200 (begrenzt durch Verdrahtungsklemmen) |
| Leistungsfaktor |
1 |
| Nennausgangsspannung (VAC) |
120(L1/N, L2/N) / 240(L1/L2) |
| Ausgangsspannungsfehler |
±5 % |
| Ausgangsfrequenzbereich (Hz) |
50 ± 0,3 / 60 ± 0,3 |
| Maximale Effizienz (Wechselrichter) |
>91 % |
| Überlastschutz |
105 %
125 % ± 5 %: Aus nach 5 Sekunden
|
| Spitzenleistung (VA) |
Split-Phase: 18.000 | Einphasig: 18.000 |
| Beladene Motorleistung |
6 PS |
| Kurzschlussschutz am Ausgang |
Schützt nach 1s Dauerkurzschluss |
| Phasenspezifikation des Bypass-Leistungsschalters |
2polig, 200A/200A (L1/L2) |
| Nenneingangsspannung der Batterie |
51,2 V (minimale Startspannung 44 V) |
| Allgemein |
| Batteriespannungsbereich |
40,0 Vdc ~ 58,6 Vdc ±0,6 Vdc (Alarm/Abschaltung/Wiederherstellung auf LCD einstellbar) |
| Stromsparmodus Eigenverbrauch |
Eine Last pro Phase <25 W wechselt in den Energiesparmodus |
| AC-Aufladung |
| Akku-Typ |
Blei-Säure- oder Lithium-Batterie |
| Maximaler Ladestrom (einstellbar) |
160A |
| Ladestromfehler |
±5Adc |
| Ladespannungsbereich |
40–58,6 VDC |
| Kurzschlussschutz |
Schutzschalter und Sicherung durchgebrannt |
| Leistungsschalter-Phasenspez |
2polig, 63A/63A (L1/L2) |
| Generatormodus |
| Nenneingangsspannung (VAC) |
120(L1/N, L2/N) / 240(L1/L2) |
| Spannungsbereich der Eingangsphase |
(85Vac~140Vac) ±2% |
| Frequenzbereich (Hz) |
40 ± 0,3 ~ 70 ± 0,3 |
| Maximaler Ladestrom (einstellbar) |
160A |
| Überlast-/Kurzschlussschutz |
Leistungsschalter |
| Leistungsschalter-Phasenspez |
2polig, 63A/63A (L1/L2) |
| PV-Aufladung |
| Anzahl der MPPT-Gruppen |
2 |
| Maximale PV-Leerlaufspannung |
500 VDC |
| PV-Betriebsspannungsbereich |
90 VDC ~ 485 VDC |
| MPPT-Spannungsbereich |
90 VDC ~ 450 VDC |
| Batteriespannungsbereich |
40–58,6 VDC |
| Maximale PV-Eingangsleistung |
12.000 W + 12.000 W |
| Maximaler PV-Eingangsstrom |
32A + 32A |
| PV-Ladestrom (einstellbar) |
250A |
| Ladekurzschlussschutz |
Leistungsschalter |
| Verkabelungsschutz |
Verpolungsschutz |
| Hybridladung (AC + PV) |
| Maximaler Ladestrom (einstellbar) |
0-250A |
| Zertifizierte Spezifikationen |
| Zertifizierung |
UL1741 – US-amerikanischer Sicherheitsstandard für Netzverbindungen |
| EMV-Zertifizierungsstufe |
FCC Teil 15, Klasse B |
| Betriebstemperaturbereich |
-10°C ~ 55°C (>45°C Leistungsminderung) |
| Lagertemperaturbereich |
-25°C ~ 60°C |
| Luftfeuchtigkeitsbereich |
5 % ~ 95 % (konformer Beschichtungsschutz) |
| Lärm |
≤60dB |
| Wärmeableitung |
Zwangsluftkühlung, Lüfter mit variabler Geschwindigkeit |
| Kommunikationsschnittstelle |
USB / RS485 (WiFi / GPRS) / Dry-Node-Steuerung |
| Größe (L×B×T) |
710 × 485 × 145 mm |
| Gewicht (kg) |
37.5 |
Tabelle 1.0 – IP-Plus-12kW-P Split-Phase-On/Off-Grid-Hybrid-Wechselrichter (US-Modell). UL1741-gelistet, FCC Teil 15 Klasse B zertifiziert. 120/240-VAC-Split-Phase-Ausgang, 12.000 W Nennleistung / 18.000 VA Spitze, Dual-MPPT 12 kW + 12 kW, 51,2-V-Batterieplattform. Parameter pro Bestellung bestätigt.
Häufig gestellte Fragen
F: Was bedeutet die UL1741-Liste für meine Installation?
UL1741 ist der US-amerikanische Sicherheitsstandard für netzgekoppelte Wechselrichter . Ein UL1741-gelisteter Wechselrichter erfüllt die Anforderungen an elektrische Sicherheit, Netzschutz und Inselbildung, die US-Versorgungsunternehmen und örtliche Prüfer anerkennen – was die Genehmigung von Genehmigungen und die Verbindung von Versorgungsunternehmen für Ihr Solar- und Speicherprojekt vereinfacht.
F: Was ist ein Split-Phase-Ausgang und warum ist er wichtig?
Split-Phase bedeutet, dass der Wechselrichter 120 V auf jedem Zweig (L1/N, L2/N) und 240 V zwischen den Zweigen (L1/L2) erzeugt – die Standard-Hausstromkonfiguration in den USA. Der IP-Plus 12kW-P versorgt sowohl 120-V-Stromkreise (Lichter, Steckdosen) als auch 240-V-Geräte (Brunnenpumpen, Trockner, HVAC) direkt mit 12.000 W Dauerleistung und 18.000 VA Spitzenleistung.
F: Kann der 12kW-P für mehr Leistung parallel geschaltet werden?
Der 12kW-P ist als Einzelgerät konzipiert und unterstützt keinen Parallelbetrieb . Wenn Sie mehr als 12 kW benötigen, bietet E-Able Power den IP-Plus-10 kW-P an, der 1–6 Einheiten parallel unterstützt (bis zu 60 kW). Unsere Ingenieure helfen Ihnen bei der Auswahl der richtigen Konfiguration für Ihr Lastprofil.
F: Welche Batterie funktioniert mit diesem Wechselrichter?
Der Wechselrichter akzeptiert eine 51,2-V-LiFePO4-Batteriebank (40-58,6-V-Gleichstrombereich) , die extern mit einem Batterietrennschalter angeschlossen ist. Der Ladevorgang ist vollständig konfigurierbar: bis zu 160 A über Wechselstrom/Generator und 250 A über PV , mit PV-Priorität und Hybrid-Lademodi für Blei-Säure- oder Lithium-Batterien.
F: Welche Überwachungs- und Kommunikationsoptionen stehen zur Verfügung?
Das Gerät verfügt über USB- und RS485-Schnittstellen mit optionalem WLAN/GPRS für die Fernüberwachung sowie Trockenknotensteuerung für Generator- oder Alarmsignalisierung. Das LCD-Panel zeigt Systemstatus, Batterieladezustand und Fehleralarme an, mit Energiesparmodus unter 25 W pro Phasenlast.
Qualitätssicherung und Zertifizierungen
| UL1741 |
FCC Teil 15
Klasse B |
12 kW |
2× MPPT |
160A |
6 PS |
| Sicherheit der US-amerikanischen Netzzusammenschaltung |
EMV |
Split-Phase-Ausgang |
Dualer MPPT-PV-Eingang |
Max. AC-Ladestrom |
Motorlastfähigkeit |
Fabrik: Dongguan, Guangdong, China. UL1741-gelistet – zertifizierte US-amerikanische Netzverbindungssicherheit; FCC Teil 15 Klasse B EMV-zertifiziert. Projektspezifische Compliance-Dokumentation auf Anfrage verfügbar.

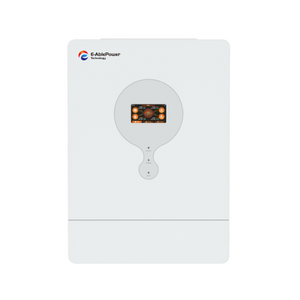

Verwandte Energiespeicherprodukte
