E-ABLE POWER — FICHE TECHNIQUE DU PRODUIT
SOLUTIONS D'ÉNERGIE SOLAIRE RÉSIDENTIELLE
|
SÉRIE HYBRIDE HORS RÉSEAU 1.2 – 12 KW |

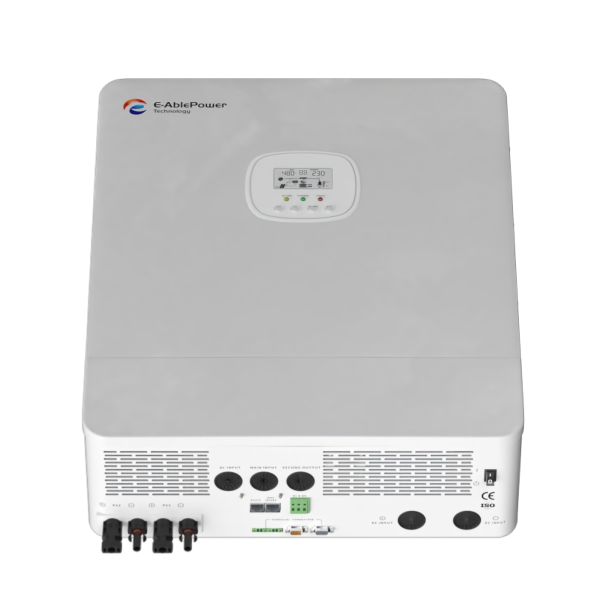

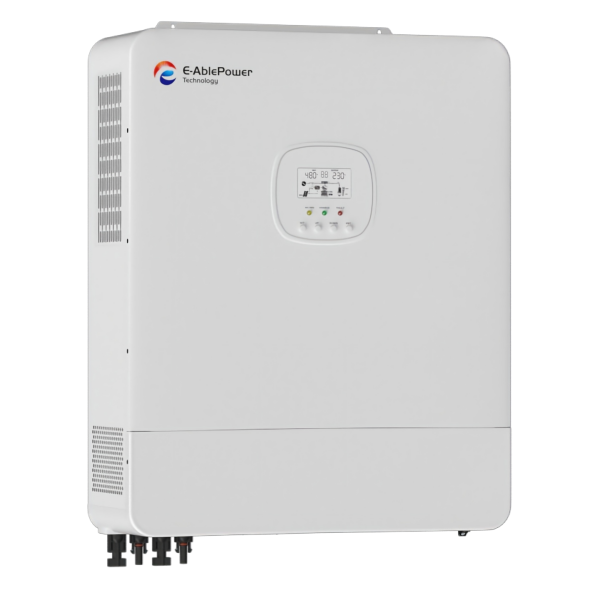

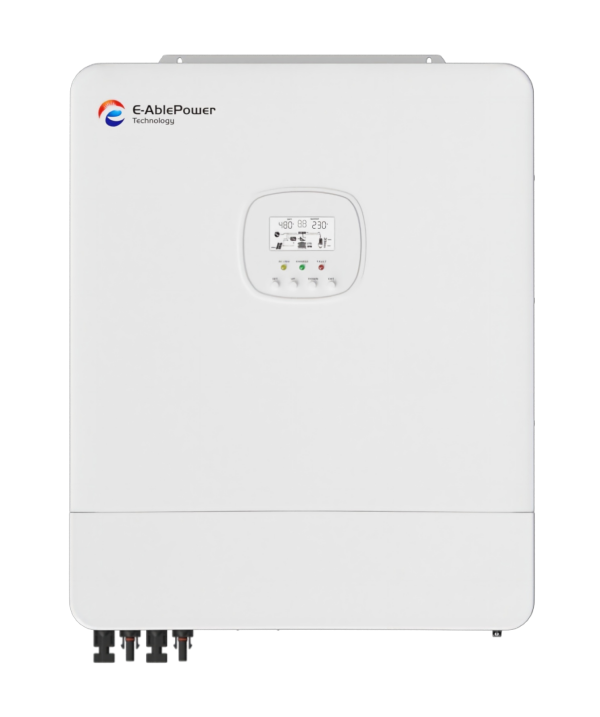

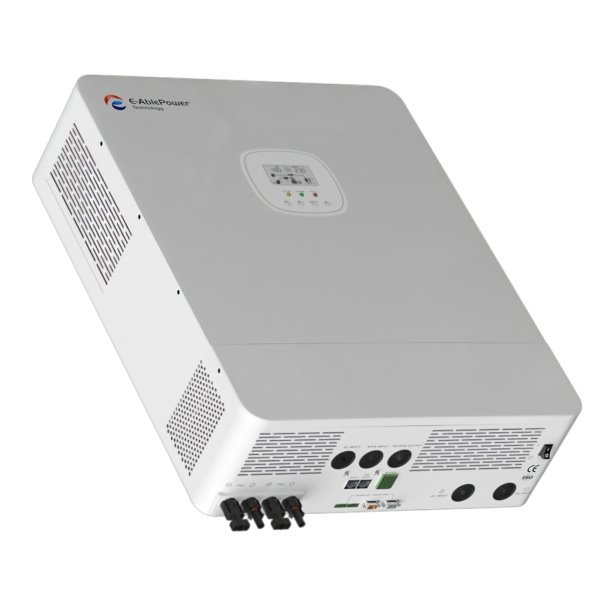

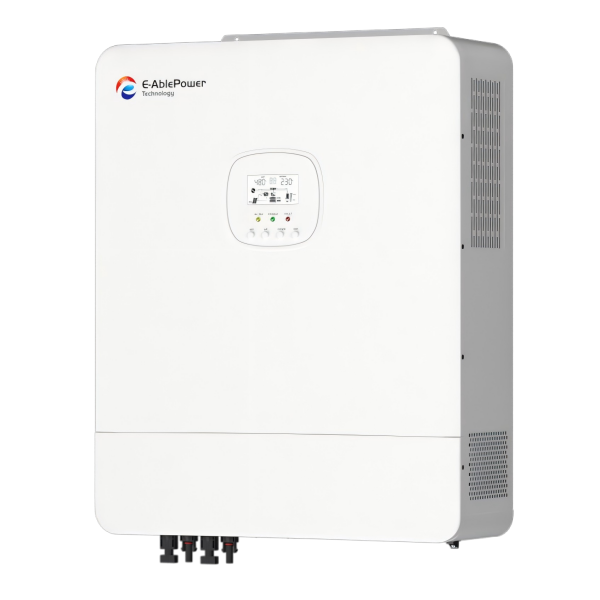

Onduleur hybride hors réseau | Modèle européen Onduleur hybride hors réseau (modèle UE) — Onde sinusoïdale pure 1,2 kW à 12 kWUne série de cinq modèles de 1,2 kW à 12 kW combinant la charge solaire MPPT avec la charge sur secteur, , la communication de la batterie au lithium, , la sortie d'onde sinusoïdale pure et huit fonctions de protection majeures . Le basculement UPS de 10 ms protège les charges sensibles, et les modèles 5KW/6,5KW-P mettent en parallèle jusqu'à 9 unités pour les systèmes plus grands. La surveillance WiFi maintient l'ensemble de l'installation visible sur l'APP et le cloud – conçue pour les maisons solaires hors réseau, la sauvegarde domestique, les petits bureaux et l'électrification rurale.
|
 |
|
Communication au lithium
Protocole CAN/RS485 avec batteries LFP — gestion automatique de la charge. |
☀️ + ⚡
Chargement PV + secteur
Entrée solaire MPPT et charge CA — fiabilité de l'alimentation hybride. |
8 fonctions de protection
Surcharge, surtension, surchauffe, court-circuit et plus encore. |
∼
Sortie d'onde sinusoïdale pure
Forme d'onde propre 50/60 Hz – sans danger pour les appareils électroniques sensibles. |
Spécifications clés en un coup d'œil
| Modèles |
1,2 / 5 / 6,5 / 6,5-P / 12 kW |
Sortir |
Onde sinusoïdale pure — 208/220/230/240 VCA |
| Batterie |
12 V (1,2 kW) / 48 V (5-12 kW) |
Surtension |
2,4 – 24 kVA |
| Chargeur Solaire |
MPPT / Double MPPT (12KW) |
Entrée PV maximale |
800W – 15kW |
| Courant de charge maximum |
100 – 160A (PV + CA) |
Type de batterie |
Plomb-Acide / Lithium (communication) |
| Efficacité |
90 % à 94 % (mode batterie) |
Parallèle |
Jusqu'à 9 unités (5KW / 6,5KW-P) |
| Surveillance |
Wi-Fi — APPLICATION/Cloud |
Heure de commutation |
Mode UPS 10 ms |
Avantages de l'ingénierie et des performances
Hybride PV + Recharge sur secteurà haut rendement Chargeur solaire MPPT (jusqu'à 15 kW sur le modèle 12 kW) et chargement sur secteur AC — avec communication avec batterie au lithium pour une gestion automatique de la tension et du courant, ou profils plomb-acide classiques. |
Onde sinusoïdale pure + UPS 10 msLa sortie d'onde sinusoïdale pure (50/60 Hz ± 0,1 %) protège les moteurs, les appareils médicaux et l'électronique ; Un basculement de 10 ms en mode UPS permet aux charges connectées de fonctionner de manière transparente en cas de panne du réseau. |
Système parallèle évolutifLes modèles 5 kW et 6,5 kW-P mettent en parallèle jusqu'à 9 unités (12 kW jusqu'à 6) pour une croissance de capacité monophasée — commencez avec un onduleur et développez-le à mesure que la charge ou l'énergie solaire augmente, le tout surveillé via l'application WiFi/cloud. |
Spécifications techniques (série de modèles UE)
| Paramètre |
1,2KW |
5KW |
6,5KW |
6,5KW-P |
12KW |
| Capacité nominale (kW) |
1.2 |
5 |
6.5 |
6.5 |
12 |
| Puissance de surtension (kVA) |
2.4 |
10 |
12 |
12 |
24 |
| Tension de sortie (VCA) |
208/220/230/240 |
208/220/230/240 |
208/220/230/240 |
208/220/230/240 |
220/230/240 |
| Forme d'onde |
Onde sinusoïdale pure (auto-adaptative 50/60 Hz) |
| Temps de commutation (ms) |
10 |
— |
10 |
— |
10 / 20 (GÉN) |
| Tension de la batterie |
12V |
48V |
| Efficacité maximale (mode batterie) |
90% |
93% |
94% |
| Quantité parallèle |
— |
9 |
— |
9 |
6 |
| Type de chargeur solaire |
MPPT |
MPPT |
MPPT |
MPPT |
Double MPPT |
| Entrée PV maximale |
18A / 800W |
18A / 6000W |
27A / 9000W |
27A / 9000W |
27A/9kW ou 22,5A×2 / 15kW |
| Plage de tension MPPT |
17-115V |
120-450V |
60-450V |
| Tension maximale en circuit ouvert PV |
115V |
500V |
| Courant de charge PV maximum (A) |
50 |
80 |
120 |
120 |
160 |
| Courant de charge CA maximum (A) |
50 |
80 |
120 |
120 |
160 |
| Courant de charge maximum PV+AC (A) |
100 |
80 |
120 |
120 |
160 |
| Type de batterie |
Plomb-Acide / Lithium (communication CAN / RS485) |
| Interface |
RS232 / RS485* / CAN* |
RS485 / CAN / RS232 / Contact sec |
RS232/RS485/CAN |
RS232 / RS485 / CAN / Parallèle |
RS232/RS485/CAN |
| Surveillance |
WiFi (en option — intégré/externe) + APP/Cloud |
| Protection contre la pénétration |
IP21 |
IP20 |
IP21 |
IP21 |
IP21 |
| Température de fonctionnement |
-10°C à 60°C |
-10°C à 50°C |
-10°C à 60°C |
-10°C à 60°C |
-10°C à 60°C |
| Poids net (kg) |
3.5 |
9.5 |
8.4 |
8.4 |
15 |
| Dimensions H×L×P (mm) |
301×217×97 |
510×306×115 |
410×336×110 |
410×336×110 |
495×425×120 |
| Altitude de fonctionnement maximale |
4 000 m (déclassement au-dessus de 1 000 m) |
| Certifications |
Modèle UE — CE / RoHS / ISO 9001 / ISO 14001 (certification du marché de destination confirmée lors du devis) |
Tableau 1.0 — Fiche technique de la série de modèles EU (par fiche technique d'usine). *RS485 / CAN en option sur le modèle 1,2KW. Les cellules marquées — ne sont pas indiquées dans la fiche technique source ; confirmer avec l'ingénierie. Valeurs finales confirmées avec le devis approuvé.
Applications typiques
| Maisons solaires hors réseau |
Sauvegarde domestique (mode UPS) |
Petits bureaux et magasins |
| Électrification rurale |
Mobil-homes et camping-cars |
Sites hybrides de générateurs |
FAQ Acheteur
Q : De quel modèle ai-je besoin pour ma maison ?
Adaptez l'onduleur à la charge de pointe et à la demande de pointe : le 1,2 kW convient aux petites cabines et aux charges d'éclairage uniquement ; le 5KW couvre une maison typique (lumières, réfrigérateur, TV, routeur, pompes) ; le 6,5 kW ajoute la climatisation et les appareils de cuisine ; le 12KW gère les grandes maisons, les ateliers ou les sites de générateurs hybrides. Pour une capacité au-delà d'une seule unité, les 5KW et 6,5KW-P mettent en parallèle jusqu'à 9 unités (12KW jusqu'à 6). Envoyez votre liste de chargement pour un calcul de dimensionnement gratuit.
Q : Peut-il se charger simultanément à partir de l'énergie solaire et du secteur ?
Oui. Le intégré chargeur solaire MPPT (le modèle 12 kW est doté de deux MPPT, jusqu'à 15 kW au total) fonctionne parallèlement à la charge sur secteur CA avec priorité programmable. En mode solaire d'abord, le photovoltaïque charge la batterie et alimente les charges, le réseau faisant office de secours ; Le courant de charge combiné PV+AC atteint 100-160 A selon le modèle, et la liaison lithium CAN/RS485 permet à l'onduleur de correspondre automatiquement aux profils de charge de la batterie LFP.
Q : Quelle est la différence entre les modèles 6,5 kW et 6,5 kW-P ?
Les deux partagent des spécifications de puissance et de charge identiques — la différence réside dans la capacité parallèle : le 6,5 kW-P comprend une interface parallèle et peut faire fonctionner jusqu'à 9 unités en parallèle, tandis que le 6,5 kW standard fonctionne de manière autonome. Si vous envisagez d'étendre la capacité ultérieurement, choisissez la version -P ; le modèle 5KW prend également en charge le fonctionnement en parallèle de 9 unités.
Q : Quelles fonctions de protection et de surveillance sont incluses ?
La série offre huit fonctions de protection principales couvrant la protection contre les surcharges, les courts-circuits, les surtensions/sous-tensions, les surchauffes et la batterie, avec une gestion des surcharges de 102 % à plus de 150 % de charge par modèle. La surveillance s'effectue via WiFi en option (intégré ou externe) vers l'application et le cloud : état en direct, historique et paramètres à distance depuis un téléphone ou un navigateur. HMI est un écran LCD complet avec commande à quatre boutons.
Assurance qualité et certifications
OIN
9001 |
OIN
14001 |
CE |
LA LFP
PRÊT POUR |
DE 5 ANS
GUERRE |
| Gestion de la qualité |
Environnemental |
Conformité UE |
Lithium Comm |
Garantie |
E-Able Power est un fabricant certifié ISO 9001 et ISO 14001. Série de modèles UE — Conforme CE/RoHS ; certifications du marché de destination confirmées lors du devis. Usine : Dongguan, Guangdong, Chine.
Produits connexes
PLATEFORME HYBRIDE HORS RÉSEAU : associez l'onduleur modèle EU aux batteries E-Able Power GWR/GVR LFP via CAN/RS485 — un fournisseur, un protocole de communication, une garantie.
Concevez votre système électrique hors réseauEnvoyez votre liste de charge, votre configuration solaire et vos préférences de batterie : recevez une conception complète du système, une confirmation de couplage et un devis commercial dans un délai de 2 à 3 jours ouvrables.
|
