E-ABLE POWER — HOJA DE DATOS DEL PRODUCTO
SOLUCIONES DE ENERGÍA SOLAR RESIDENCIAL
|
HÍBRIDO FUERA DE LA RED SERIE 1.2 – 12 KW |

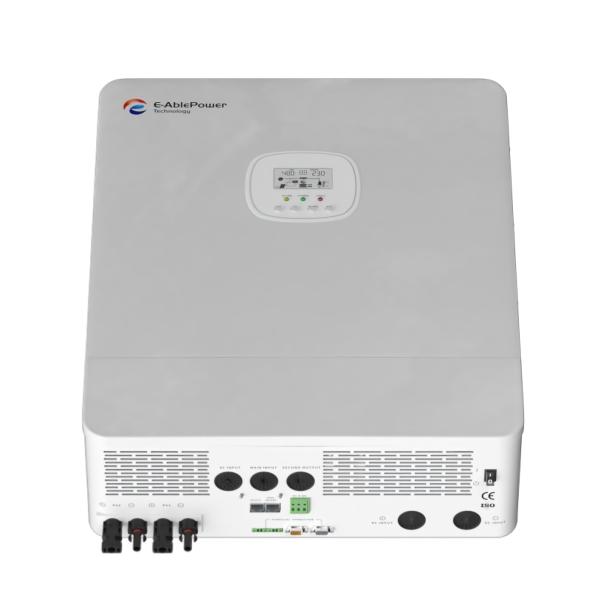

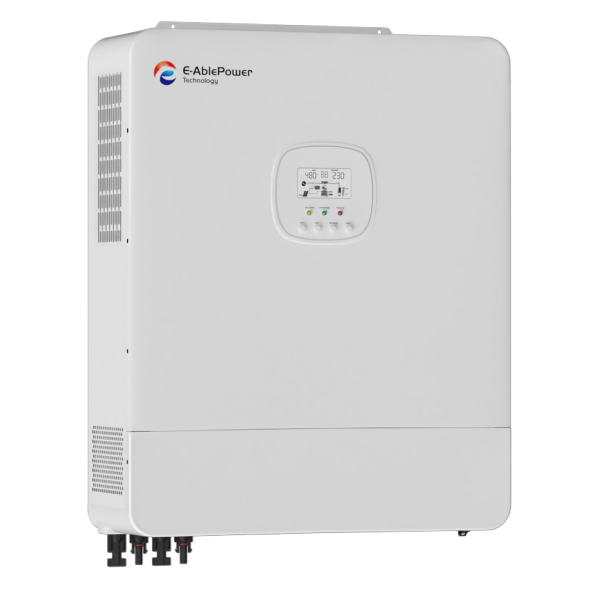

Inversor híbrido fuera de la red | Modelo UE Inversor híbrido fuera de la red (modelo UE): onda sinusoidal pura de 1,2 kW a 12 kWUna serie de cinco modelos de 1,2 kW a 12 kW que combina carga solar MPPT con carga de red, , comunicación de batería de litio, , salida de onda sinusoidal pura y ocho funciones de protección principales . La conmutación del UPS de 10 ms protege cargas sensibles y los modelos de 5 KW/6,5 KW-P ponen en paralelo hasta 9 unidades para sistemas más grandes. El monitoreo WiFi mantiene toda la instalación visible en la aplicación y en la nube, diseñado para hogares solares fuera de la red, respaldo doméstico, pequeñas oficinas y electrificación rural.
|
 |
|
Comunicación de litio
Protocolo CAN / RS485 con baterías LFP — gestión automática de carga. |
☀️ + ⚡
PV + carga de red
Entrada solar MPPT más carga de CA: confiabilidad del suministro híbrido. |
8 funciones de protección
Sobrecarga, sobretensión, sobretemperatura, cortocircuito y más. |
∼
Salida de onda sinusoidal pura
Forma de onda limpia de 50/60 Hz: segura para dispositivos electrónicos sensibles. |
Especificaciones clave de un vistazo
| Modelos |
1,2 / 5 / 6,5 / 6,5-P / 12kW |
Producción |
Onda sinusoidal pura: 208/220/230/240 VCA |
| Batería |
12V (1,2kW) / 48V (5-12kW) |
Energía de sobretensión |
2,4 – 24 kVA |
| Cargador solar |
MPPT / MPPT doble (12KW) |
Entrada fotovoltaica máxima |
800W – 15kW |
| Corriente de carga máxima |
100 – 160 A (FV + CA) |
Tipo de batería |
Plomo-Ácido / Litio (comunicación) |
| Eficiencia |
90% – 94% (modo batería) |
Paralelo |
Hasta 9 Unidades (5KW / 6.5KW-P) |
| Escucha |
WiFi — APLICACIÓN / Nube |
Cambiar hora |
Modo SAI de 10 ms |
Ventajas de ingeniería y rendimiento
Híbrido fotovoltaico + carga de redde alta eficiencia Cargador solar MPPT (hasta 15 kW en el modelo de 12 KW) junto con carga de red de CA, con comunicación de batería de litio para gestión automática de voltaje y corriente, o perfiles clásicos de plomo-ácido. |
Onda sinusoidal pura + UPS de 10 msLa salida de onda sinusoidal pura (50/60 Hz ±0,1 %) protege motores, dispositivos médicos y dispositivos electrónicos; La conmutación de 10 ms en modo UPS mantiene las cargas conectadas funcionando sin problemas incluso aunque falle la red. |
Sistema paralelo escalableLos modelos de 5 KW y 6,5 KW-P conectan en paralelo hasta 9 unidades (de 12 KW a 6) para aumentar la capacidad monofásica: comience con un inversor y amplíelo a medida que crece la carga o la energía solar, todo monitoreado a través de la aplicación WiFi/nube. |
Especificaciones técnicas (serie de modelos UE)
| Parámetro |
1,2 KW |
5 KW |
6,5 KW |
6,5 KW-P |
12 KW |
| Capacidad nominal (kW) |
1.2 |
5 |
6.5 |
6.5 |
12 |
| Potencia de sobretensión (kVA) |
2.4 |
10 |
12 |
12 |
24 |
| Voltaje de salida (VCA) |
208/220/230/240 |
208/220/230/240 |
208/220/230/240 |
208/220/230/240 |
220/230/240 |
| Forma de onda |
Onda sinusoidal pura (adaptación automática de 50/60 Hz) |
| Tiempo de cambio (ms) |
10 |
— |
10 |
— |
10/20 (GEN) |
| Voltaje de la batería |
12V |
48V |
| Máxima eficiencia (modo de batería) |
90% |
93% |
94% |
| Cantidad paralela |
— |
9 |
— |
9 |
6 |
| Tipo de cargador solar |
MPPT |
MPPT |
MPPT |
MPPT |
MPPT doble |
| Entrada fotovoltaica máxima |
18A/800W |
18A / 6000W |
27A / 9000W |
27A / 9000W |
27A/9kW o 22,5A×2 / 15kW |
| Rango de voltaje MPPT |
17-115V |
120-450V |
60-450V |
| Voltaje máximo de circuito abierto fotovoltaico |
115V |
500V |
| Corriente de carga máxima fotovoltaica (A) |
50 |
80 |
120 |
120 |
160 |
| Corriente de carga CA máxima (A) |
50 |
80 |
120 |
120 |
160 |
| Corriente de carga máxima PV+CA (A) |
100 |
80 |
120 |
120 |
160 |
| Tipo de batería |
Plomo-Ácido/Litio (comunicación CAN/RS485) |
| Interfaz |
RS232 / RS485* / CAN* |
RS485 / CAN / RS232 / Contacto seco |
RS232 / RS485 / PUEDE |
RS232 / RS485 / CAN / Paralelo |
RS232 / RS485 / PUEDE |
| Escucha |
WiFi (opcional: integrado/externo) + APP/Nube |
| Protección de ingreso |
IP21 |
IP20 |
IP21 |
IP21 |
IP21 |
| Temperatura de funcionamiento |
-10°C a 60°C |
-10°C a 50°C |
-10°C a 60°C |
-10°C a 60°C |
-10°C a 60°C |
| Peso neto (kg) |
3.5 |
9.5 |
8.4 |
8.4 |
15 |
| Dimensiones Al×An×Pr (mm) |
301×217×97 |
510×306×115 |
410×336×110 |
410×336×110 |
495×425×120 |
| Altitud operativa máxima |
4000 m (reducción de potencia por encima de 1000 m) |
| Certificaciones |
Modelo UE: CE / RoHS / ISO 9001 / ISO 14001 (certificación del mercado de destino confirmada en la cotización) |
Tabla 1.0: Hoja de especificaciones de la serie de modelos de la UE (según la hoja de datos de fábrica). *RS485 / CAN opcional en el modelo de 1,2KW. Celdas marcadas: no se indican en la hoja de datos de origen; Confirmar con ingeniería. Valores finales confirmados con la cotización aprobada.
Aplicaciones típicas
| Casas solares fuera de la red |
Copia de seguridad doméstica (modo UPS) |
Pequeñas oficinas y tiendas |
| Electrificación Rural |
Casas móviles y vehículos recreativos |
Sitios híbridos de generadores |
Preguntas frecuentes del comprador
P: ¿Qué modelo necesito para mi casa?
Haga coincidir el inversor con la carga máxima y la demanda de sobretensión: el de 1,2 KW se adapta a cabinas pequeñas y cargas exclusivas de iluminación; el de 5KW cubre una casa típica (luces, frigorífico, TV, enrutador, bombas); el de 6,5KW añade aire acondicionado y electrodomésticos de cocina; el 12KW maneja casas grandes, talleres o sitios híbridos de generador. Para capacidades superiores a una sola unidad, los modelos 5KW y 6,5KW-P conectan en paralelo hasta 9 unidades (12KW hasta 6). Envíe su lista de carga para un cálculo de tamaño gratuito.
P: ¿Se puede cargar con energía solar y red eléctrica al mismo tiempo?
Sí. El integrado cargador solar MPPT (el modelo de 12 KW tiene MPPT duales, hasta 15 kW en total) funciona junto con la carga de la red eléctrica de CA con prioridad programable. En el modo solar primero, la energía fotovoltaica carga la batería y alimenta las cargas, con la red actuando como respaldo; La corriente de carga combinada PV+CA alcanza 100-160 A según el modelo, y el enlace CAN/RS485 de litio permite que el inversor coincida con los perfiles de carga de la batería LFP automáticamente.
P: ¿Cuál es la diferencia entre los modelos 6,5 KW y 6,5 KW-P?
Los dos comparten especificaciones de potencia y carga idénticas; la diferencia es la capacidad en paralelo : el 6,5KW-P incluye una interfaz paralela y puede ejecutar hasta 9 unidades en paralelo, mientras que el 6,5KW estándar funciona de forma independiente. Si planea ampliar la capacidad más adelante, elija la versión -P; el modelo de 5KW también admite el funcionamiento en paralelo de 9 unidades.
P: ¿Qué funciones de protección y monitoreo están incluidas?
La serie proporciona ocho funciones de protección principales que cubren sobrecarga, cortocircuito, sobre/bajo voltaje, sobretemperatura y protección de batería, con manejo de sobrecarga desde 102% hasta más de 150% de carga por modelo. El monitoreo se realiza a través de WiFi opcional (integrado o externo) a la aplicación y a la nube: estado en vivo, historial y configuraciones remotas desde un teléfono o navegador. HMI es una pantalla LCD completa con control de cuatro botones.
Garantía de calidad y certificaciones
ISO
9001 |
ISO
14001 |
CE |
LFP
LISTO |
DE 5 AÑOS
GUERRA |
| Gestión de calidad |
Ambiental |
Cumplimiento de la UE |
Comunicaciones de litio |
Garantía |
E-Able Power es un fabricante certificado ISO 9001 e ISO 14001. Serie de modelos de la UE: cumple con CE/RoHS; Certificaciones del mercado de destino confirmadas en la cotización. Fábrica: Dongguan, Guangdong, China.
Productos relacionados
PLATAFORMA HÍBRIDA FUERA DE LA RED: empareje el inversor modelo UE con baterías E-Able Power GWR/GVR LFP a través de CAN/RS485: un proveedor, un protocolo de comunicación, una garantía.
Diseñe su sistema de energía fuera de la redEnvíe su lista de carga, configuración solar y preferencia de batería: reciba un diseño completo del sistema, confirmación de emparejamiento y cotización comercial dentro de 2 a 3 días hábiles.
|
